Créer des cartes d'élevation en python avec ridge-map
En faisant ma veille technique je suis tombé sur la librairie ridge-map qui permet de tracer en python des cartes d’élévation en récupérant les données SRTM d'une zone donnée. Merci à Lisa Hornung pour la découverte !
Je suis plutôt fan du rendu artistique obtenu sur les quelques tests que j'ai pu faire.

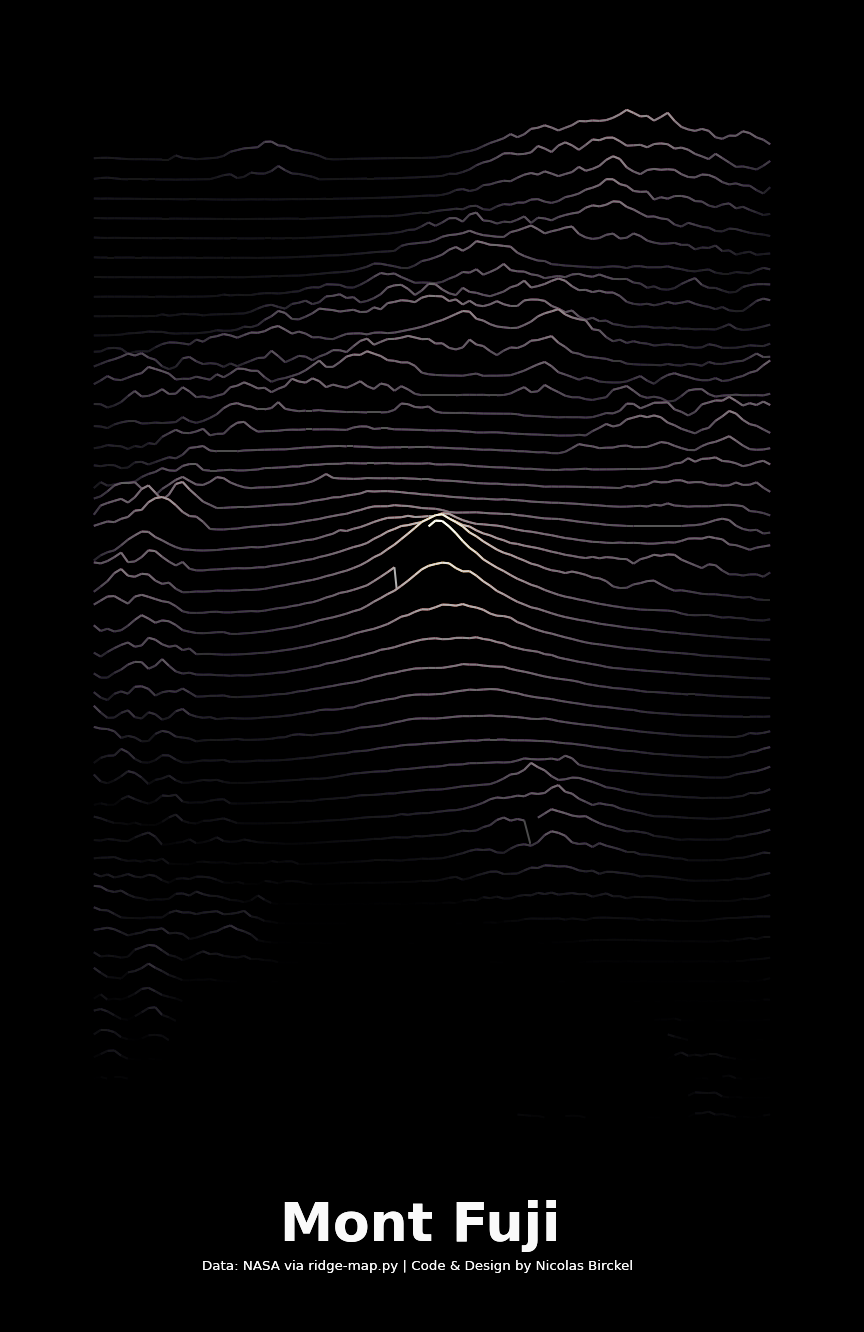

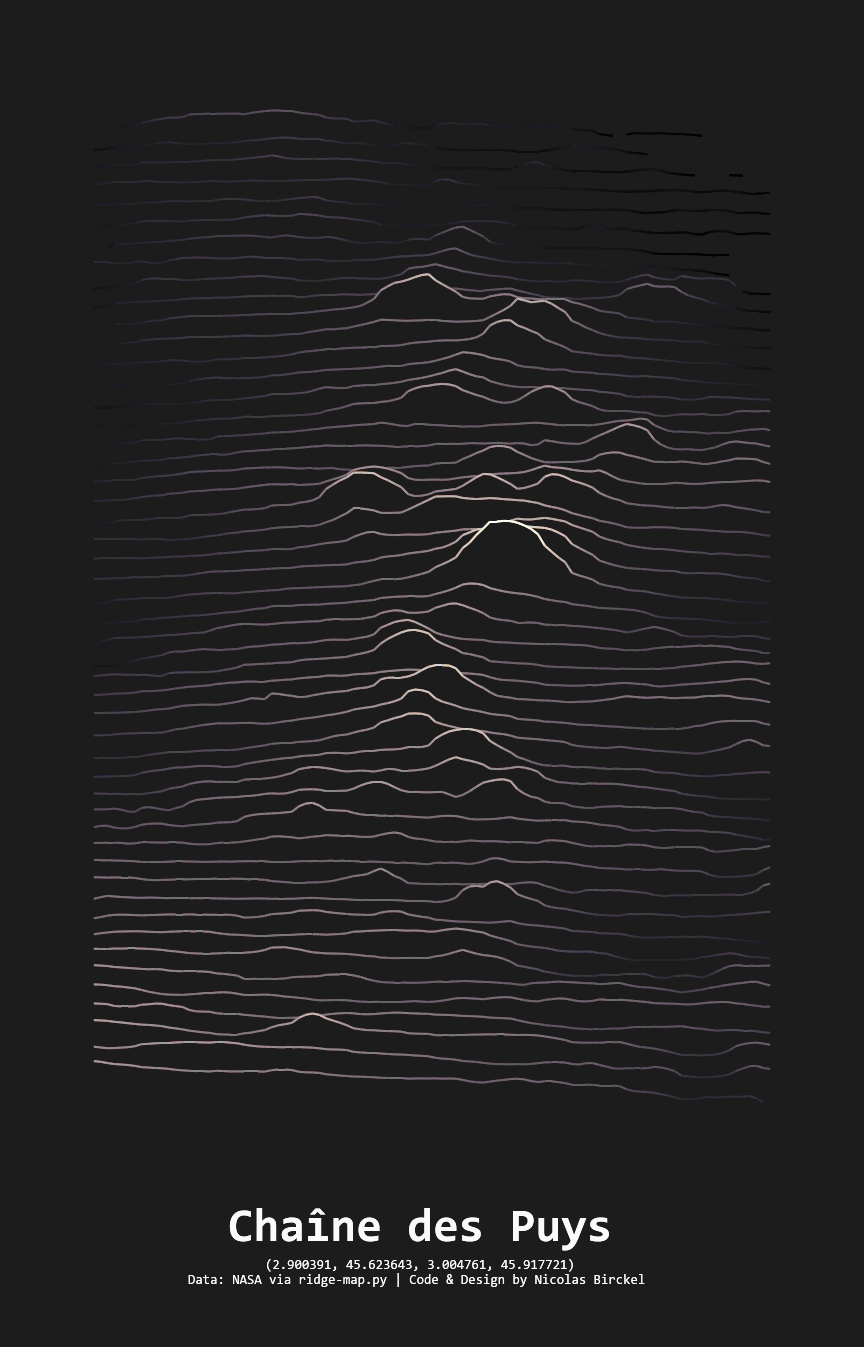

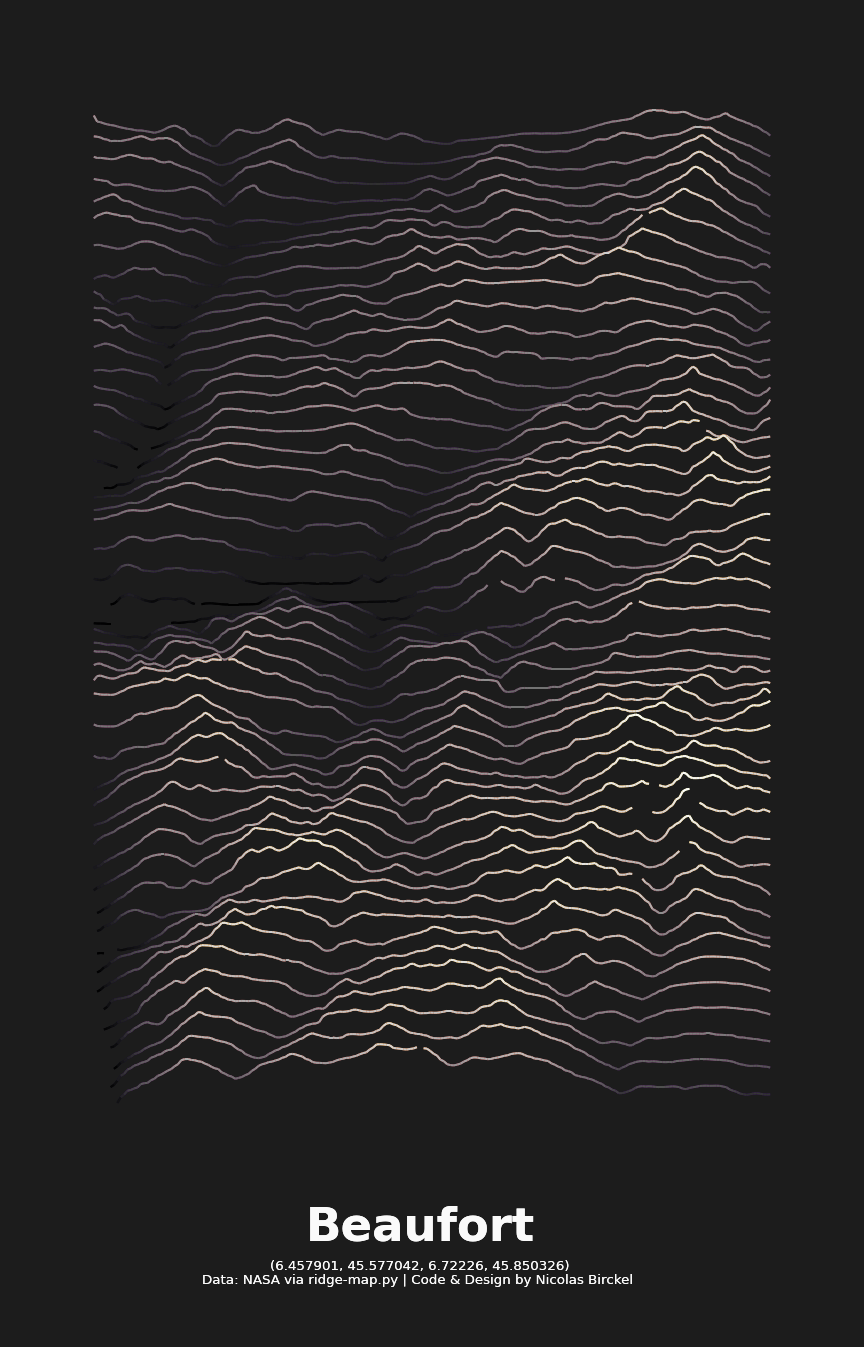

Quelques exemples de rendus : permalink
Le script python pour générer les cartes permalink
les imports : ridge_map bien sûr, matplotlib et datetime
import matplotlib.pyplot as plt
from ridge_map import RidgeMap
from matplotlib import rcParams
from datetime import datetimela déclaration de variables utilisées avec matplotlib : couleur de texte, de fond, police, titre de la carte, l’échelle de couleur pour l’élévation et les dimensions de la figure.
Je crée également une variable date qui sera utilisée pour la sauvegarde du rendu.
Et surtout les variables pour ridge-map : nombre de lignes à tracer, nombre de points d'élévation, l'exagération de l'élévation et bien sur les coordonnées de la zone à tracer. Celles-ci sont récupérables via le site http://bboxfinder.com
now = datetime.now() # current date and time
date = now.strftime("%Y%m%d_%H%M")
cmaps ="Greys_r"
textcolor= '#FAFAFA'
bgcolor = '#1c1c1c'
rcParams['font.family'] = 'Consolas'
title = "Chaîne des Puys"
width=8
height=12
coords =(2.900391,45.623643,3.004761,45.917721) # récupérées via http://bboxfinder.com/
nlines = 50 #le nombre de lignes tracées
elpts =100 #le nombre de points d'élevation à utiliser par ligne
vratio = 30 # l'exagération de l'élévation. Plus c'est élevé plus c'est éxagéréLe tracé avec ridge-map :
rm = RidgeMap(coords, font="Consolas")
values = rm.get_elevation_data(num_lines=nlines, elevation_pts=elpts)
fig,ax = plt.subplots(figsize=(width, height))
fig.set_facecolor(bgcolor)
ridges = rm.plot_map(
values=rm.preprocess(values=values, vertical_ratio=vratio, water_ntile=1,lake_flatness=1),
ax=ax, kind='elevation', label=None,
linewidth=1.2,
line_color = plt.get_cmap(cmap),
background_color = bgcolor
)On rajoute le titre, les coordonnées de la zone et quelques informations avec matplotlib :
plt.figtext(0.5, 0.06 , title, fontsize=28, fontweight='bold', ha='center', color=textcolor)
plt.figtext(0.5, 0.04 , coords, fontsize=8, fontweight='light', ha='center', color=textcolor)
plt.figtext(0.5, 0.03 , 'Data: NASA via ridge-map.py | Code & Design by Nicolas Birckel ', fontsize=8, fontweight='regular', ha='center', color=textcolor)et pour finir on sauvegarde l'image, toujours avec matplotlib. J'ai choisi d'utiliser un nom de fichier plutôt verbeux intégrant les différentes variables pour pouvoir retrouver des réglages au besoin.
filename = date+"_"+title+"_"+cmap+"_l"+str(nlines)+"_e"+str(elpts)+"_v"+str(vratio)+"_w"+str(width)+"_h"+str(height)+".png"
plt.savefig(filename, dpi=120, bbox_inches='tight',pad_inches=0.2, facecolor=bgcolor)D'autre ressources pour jouer avec des cartes sur le web ou en python : permalink
- City roads, un site qui permet de tracer toutes les routes d'une ville : https://anvaka.github.io/city-roads/
- Du même développeur, Peak map qui permet de tracer des élévations https://anvaka.github.io/peak-map/#7.68/47.727/-122.574
- Le 30 day map challenge sur github
